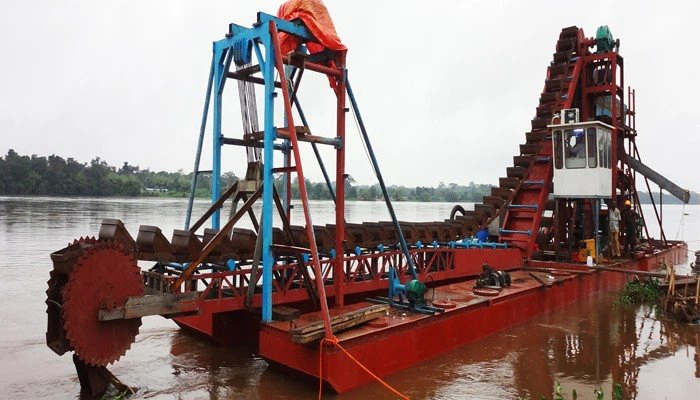

13. 100M3 130M3 160M3 240M3 DRŠAČ ZA KANTE

Brzi detalji

Primjenjive industrije: Energy& Rudarstvo, građevinski radovi, pojačalo Energy GG; Rudarstvo

Lokacija lokalne službe: Indonezija, Indija, Bangladeš, Nigerija

Lokacija izložbenog prostora: Bangladeš, Nigerija

Video odlazni pregled: Osigurano

Izvještaj o ispitivanju strojeva: priloženo

Vrsta marketinga: Novi proizvod 2020

Jamstvo na osnovne komponente: 1 godina

Osnovne komponente: PLC, motor, ležaj, mjenjač, motor, zupčanik, pumpa

Stanje: Novo

Tip: Bager-bager, rastavljiva modularna konstrukcija

Tip snage: Dizel

Dubina iskopavanja: 15 m

Gaz: 130 cm

Mjesto podrijetla: Shandong, Kina

Dimenzija (D * Š * V): 40m * 7,8m * 2m

Težina: 170 tona

Certifikacija: ISO9001: 2015

Jamstvo: 1 godina

Pruža se usluga nakon prodaje: videotehnička podrška, besplatni rezervni dijelovi, mrežna podrška, terenska instalacija, puštanje u rad i obuka, terensko održavanje i popravak

Primjena: bageriranje, desilting, bageriranje rijeka, produbljivanje luka, melioracija

Boja: poznata morska boja

Boja: prema zahtjevu kupca'

Kapacitet iskopa: 500m3 / h

Izbor snage: Električni pogon ili hidraulični pogon

Dubina iskopa: 15m ili po mjeri

Opcije motora: Cummins, CAT, Weichai, Jichai itd.

Bagerne specifikacije

Buldožer za bager
Ime / model	TBD60-10	TBD60-15	TBD60-20	TBD60-25
Kapacitet bagera (T) / Dubina kopanja (m)	100/1-10m	100/1-15	100/1--20	100/1--25
Bager LOA (m)	24	31	38	46
Duljina (m)	20	27	33	41
Širina (m)	4.5	5.1	5.1	5.5
Dubina (m)	0.9	1	1.4	1.4
Širina monomera (m)	1.5	1.8	1.8	2
Širina proreza (m)	1.5	1.5	1.5	1.5
Udaljenost rebra (mm)	600	600	600	600
Gaz (m)	0.5	0.6	0.8	0.8
Istisnina (t)	33	56	92	128
Strukturni stil	Struktura sklopa (uklonjiva)
Ukupna duljina žlica mosta (m)	20	27	34	42
Maksimalna dubina kopanja (m)	10	15	20	25
Snaga podizanja kw / reduktor	5,5 / ZQ350	7,5 / ZQ400	15 / ZQ500	18,5 / ZQ500
Kapacitet kante	0.035	0.035	0.38	0.04
Brzina žlice	30	30	28	26
Snaga žlice kw / reduktor	18,5 / ZQ650	22 / ZQ650	37 / ZQ850	55 / ZQ1000
Materijal lančane ploče (jamstvo 2 godine)	Mn13Cr2 (lijevanje)
Odabir sustava odvajanja	1-4 vrste odvajanja
(vibracija / kotrljanje)
Udaljenost transportiranja (remen / cijev)	≤15/700
Električni ormar za upravljanje	Zatvorena zaštita od curenja
Konzola	Upravljanje senzorom
Materijal kabine	čeličnost
Kontrola brzine kašike	Stalno / podesivo
Soba za posadu / kuhinju / toalet	odabirljiv
Ukupna snaga / kw	50/75	75/100	100/120	120/150

Buldožer za bager
Ime / model	TBD80-10	TBD80-15	TBD80-20	TBD80-25
Kapacitet bagera (T) / Dubina kopanja (m)	130/1-10	130/1-15	130/1--20	130/1-25
Bager LOA (m)	24	31	38	46
Duljina (m)	20	27	33	41
Širina (m)	4.5	5.1	5.1	5.5
Dubina (m)	1,0	1	1.4	1.4
Širina monomera (m)	1.5	1.8	1.8	2
Širina proreza (m)	1.5	1.5	1.5	1.5
Udaljenost rebra (mm)	600	600	600	600
Gaz (m)	0.6	0.6	0.8	0.8
Istisnina (t)	37	56	92	128
Strukturni stil	Struktura sklopa (uklonjiva)
Ukupna duljina žlica mosta (m)	20	27	34	42
Maksimalna dubina kopanja (m)	10	15	20	25
Snaga podizanja kw / reduktor	7,5 / ZQ350	11 / ZQ400	15 / ZQ500	18,5 / ZQ500
Kapacitet kante	0.045	0.045	0.048	0.052
Brzina žlice	30	30	28	26
Snaga žlice kw / reduktor	22 / ZQ650	30 / ZQ750	37 / ZQ850	55 / ZQ1150
Materijal lančane ploče (jamstvo 2 godine)	Mn13Cr2 (lijevanje)
Odabir sustava odvajanja	1-4 vrste odvajanja
(vibracija / kotrljanje)	1-4 vrste odvajanja
Udaljenost transportiranja (remen / cijev)	≤15/700
Električni ormar za upravljanje	Zatvorena zaštita od curenja
Konzola	Upravljanje senzorom
Materijal kabine	čeličnost
Kontrola brzine kašike	Stalno / podesivo
Soba za posadu / kuhinju / toalet	odabirljiv
Ukupna snaga / kw	50/75	75/100	120/150	150/180

Buldožer za bager
Ime / model	EBSD100-10	EBSD100-15	EBSD100-20	EBSD100-25
Kapacitet bagera (T) / Dubina kopanja (m)	160/1-10	160/1-15	160/1--20	160/1-25
Bager LOA (m)	25	31	38	46
Duljina (m)	21	27	33	41
Širina (m)	5.4	5.4	5.8	6.2
Dubina (m)	1,0	1.2	1.4	1.4
Širina monomera (m)	1.8	1.8	2	2.2
Širina proreza (m)	1.8	1.8	1.8	1.8
Udaljenost rebra (mm)	600	600	600	600
Gaz (m)	0.6	0.7	0.8	0.8
Istisnina (t)	43	65	102	140
Strukturni stil	Struktura sklopa (uklonjiva)
Ukupna duljina žlica mosta (m)	21	27	34	42
Maksimalna dubina kopanja (m)	10	15	20	25
Snaga podizanja kw / reduktor	7,5 / ZQ400	11 / ZQ500	18,5 / ZQ500	22 / ZQ650
Kapacitet kante	0.06	0.06	0.06	0.065
Brzina žlice	28	28	28	26
Snaga žlice kw / reduktor	30 / ZQ750	30 / ZQ850	45 / ZQ1000	75 / ZQ1250
Materijal lančane ploče (jamstvo 2 godine)	Mn13Cr2 (lijevanje)
Odabir sustava odvajanja	1-4 vrste odvajanja
(vibracija / kotrljanje)	1-4 vrste odvajanja
Udaljenost transportiranja (remen / cijev)	≤15/700
Električni ormar za upravljanje	Zatvorena zaštita od curenja
Konzola	Upravljanje senzorom
Materijal kabine	čeličnost
Kontrola brzine kašike	Stalno / podesivo
Soba za posadu / kuhinju / toalet	odabirljiv
Ukupna snaga / kw	75/100	100/120	150/180	150/180

Buldožer za bager
Ime / model	TBD150-10	TBD150-15	TBD150--20	TBD150-25
Kapacitet bagera (T) / Dubina kopanja (m)	240/1-10	240/1-15	240/1--20	240/1-25
Bager LOA (m)	25	31	38	46
Duljina (m)	21	27	33	41
Širina (m)	5.4	5.4	5.8	6.2
Dubina (m)	1,2	1,2	1,4	1,4
Širina monomera (m)	1.8	1.8	2	2.2
Širina proreza (m)	1.8	1.8	1.8	1.8
Udaljenost rebra (mm)	600	600	600	600
Gaz (m)	0.7	0.7	0.8	0.8
Istisnina (t)	50	65	102	140
Strukturni stil	Struktura sklopa (uklonjiva)
Ukupna duljina žlica mosta (m)	21	27	34	42
Maksimalna dubina kopanja (m)	10	15	20	25
Snaga podizanja kw / reduktor	11 / ZQ400	15 / ZQ500	18,5 / ZQ500	22 / ZQ650
Kapacitet kante	0.09	0.09	0.09	0.1
Brzina žlice	28	28	28	26
Snaga žlice kw / reduktor	30 / ZQ750	37 / ZQ850	55 / ZQ1000	75 / ZQ1250
Materijal lančane ploče	Mn13Cr2 (lijevanje)
(jamstvo 2 godine)	Mn13Cr2 (lijevanje)
Odabir sustava odvajanja	vrste odvajanja
(vibracija / kotrljanje)	vrste odvajanja
Udaljenost transportiranja (remen / cijev)	≤15/700
Električni ormar za upravljanje	Zatvorena zaštita od curenja
Konzola	Upravljanje senzorom
Materijal kabine	čeličnost
Kontrola brzine kašike	Stalno / podesivo
Soba za posadu / kuhinju / toalet	odabirljiv
Ukupna snaga / kw	100/125	120/150	150/180	180/200

15(001)

16(001)

17(001)

18(001)

19(001)

20(001)

21(001)

22(001)

23(001)

24(001)

Dodatni uređaji

Dodatni uređaj:

---- oprema za pranje pijeska;

---- oprema za odvajanje šljunka;

---- oprema za drobljenje šljunka;

---- Oprema za preradu minerala;

---- Trakasti transporteri;

---- oprema za hidrauliku,;

---- pomoćni radni čamci i brodovi za prijevoz šljunka

---- drugi na temelju potreba kupca

Bager značajka

1) Velika prilagodljivost. Kašika drdeger od 100M3 može se široko koristiti u rijekama, jezerima, morima, rezervoarima i tako dalje za bageriranje pijeskom / blatom, čišćenje plovnih putova i rekultivaciju.

2). Visoka efikasnost. 130M3 kašika drdeger može istovremeno bagerirati i ispuštati pijesak / blato bez drugih brodova za prijevoz.

3). Jednostavno rukovanje. S hidrauličkim sustavom i PLC upravljačkim sustavom, svi bageri mogu se izvoditi u radnoj kabini.

4). Kaša drdeger od 200M3 rastavljiva je. Tako se mogu lako rastaviti i sastaviti.

5). Prilagođeni dizajni izrađivat će se na temelju kupaca' projektni zahtjevi.

6). Sve bagere grade kvalificirani radnici i strogo ih pregledavaju kako bi se osigurala visoka kvaliteta i trajnost.

7). Za bagere će se koristiti najbolji dijelovi, poput svjetski poznatih motora Cummins, mjenjača Hangzhou, upravljačkog sustava Simens PLC.

8). Na mjesto projekta bit će poslani profesionalni inženjeri koji će inzistirati na kupcima na ugradnji, puštanju u rad, ispitivanju bagera i građevinskoj obuci
