Morski kabeli Brodski most

Morski kabeli Brodski most

Brzi detalji
Broj modela:MGSGO
Izolacijski materijal:EPR
Vrsta:NIZAK NAPON, Nizak napon
Primjena:Marine
Materijal za vodič:Bakar
Jakna:elastomer spoj na olefin temelji koolimer
Naziv proizvoda:MGSGO Brodovi Kabeli za napajanje
Boja:Opcionalno
Štit:Da
Cijena:Tvornička izravna prodajna cijena
Usluga:Prilagođena usluga
Pakiranje:Prilagođeni paket
MOQ:1000 metara
Ključne riječi:MGSGO
Certifikat:CE

opis proizvoda

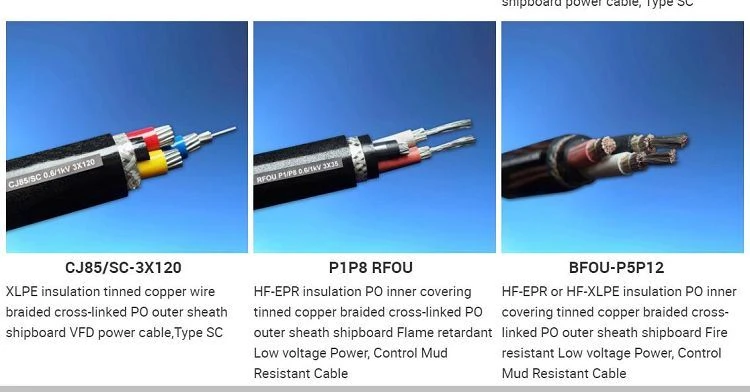

MGSGO Halogeni kabeli za morske letjelice, bakreni, morski kabeli

Struktura i specifikacija
Tip:	Nizak napon
Ocijenjeni napon:	U0/U 0,6/1 kV
Materijal za vodiče:	Nasukani bakreni vodiči
Nasukavanje	Tanka gola žica nasukan vodič; VDE 0295, klasa, 5
Izolacijski materijal:	EPR otporan na toplinu
Pojačanje	Poliester traka
Jakna:	elastomer spoj na olefinski kokolimer
Štit:	Folija zamatanje + Goli bakreni pleteni zaslon
Boja vanjske jakne:	Crna /Opcionalna
Radijus savijanja:	5x vanjska Ø
Raspon operativne temperature:	na max vodiča. +85°C
Certifikat:	CE,RoSH, ISO9001
Standardni	* acc. na VG 95218-60, s integritetom zaslona i prirodne izolacije u slučaju požara bez barijere otporne na plamen
Svojstva	* bez halogena i usporivača plamena * Kod boja 1 jezgra: BK 2 jezgre: BN, BU 3 jezgre: BN, BK, GY 4 jezgre: BU, BN, BK, GY

Aplikacija:
Halogeni kabeli za napajanje morskih plovila koriste se za fiksnu ugradnju na brodove u svim prostorijama i otvorene palube kao kontrolne i energetske kabele.

PVC izolirani i ološeni petojesečni kabel za napajanje

1.Opseg primjene

Proizvod je pogodan za prijenos snage u dalekovodima s ocijenjenim naponom 3,6/6KV i niže. Kako bi se zadovoljile razvojne i sigurnosne potrebe distribucijskog sustava, petojesežni kabel za napajanje odvaja neutralnu liniju od nulte linije niskonaponskog inženjeringa distribucijskog sustava, tako da je rad sustava stabilniji i osigurana sigurnost operatora. Naša tvrtka pet temeljnih kabela za napajanje dobila je patent nacionalnog komunalnog modela, patentni broj: 9123089.4.

2. Specifikacije modela

<1>odgovarajuće značenje pisma.

V-PVC izolacija L-aluminijska jezgra T-Bakrena jezgra (izostavljena) V-PVC presijeca

<2>Brojevi odgovaraju značenjima.

Prethodna: 2-traka oklop 3- fini čelik žica oklop 4- debela čelična žica oklop

Posljednji dio: 2- PVC osnažak

<3>Pogledajte tablicu 1 za modele.

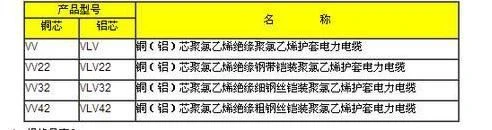

Tablica 1.

<4>Pogledajte tablicu 2 za modele.

Tablica2

3.Dijagram strukture

4.Tehnički parametri

<1>otpor konduktera DC zadovoljava zahtjeve GB/T3956-1997.

<2>Izolacijska izvedba gotovog kabela zadovoljava zahtjeve GB12706.1. Izdržat će test napona izmjenike naveden u tablici 3 5 minuta bez kvara.

5.značajke proizvoda

<1>Identifikacijski znak izolacijske žičane jezgre usvaja tri vrste: ekstruziju izolacijske boje; Jednobojno, s identifikacijom koda 0, 1, 2, 3, 4; Dvostruka boja, ekstrudna traka u boji.

<2>Petojezgreni kabel za napajanje pogodan je za trojezgreni sustav prijenosa i distribucije s pet žica. Budući da su neutralna jezgra i zemljana žica odvojene, rad sustava je stabilniji, a operater sigurniji. Petojesečan kabel donosi jedinstveni dizajn pločica, zbog čega kabel ima karakteristike stabilne strukture, male težine i malog vanjskog promjera.

6. Uvjeti korištenja

<1>Maksimalna ocijenjena radna temperatura vodiča je 70°C;

<2>Kada dođe do kratkog spoja (maksimalno trajanje 5S), maksimalna radna temperatura vodiča je 160 °C;

<3>Temperatura okoline polaganja kabela ne smije biti niža od 0 °C;

Dopušteni promjer savijanja polaganja kabela: jednojesečni kabel nije manji od 40 puta od promjera kabela; Multicore kabel ne manje od 30 puta promjera kabela.

Koncentrični kabel za napajanje vodiča

1. Opseg primjene

Ovaj proizvod je pogodan za dalekovode snage s ocijenjenim naponom do i uključujući 0,6/1KV.

2.karakteristike proizvoda

<1>S niskim i ujednačenim pozitivnim (inverznim) slijedom i nultom stopom impedancije, pogoduje poboljšanju kvalitete napajanja.

<2>Reaktivna vrijednost koncentričnog konduktera znatno je niža od vrijednosti četvrte jezgre običnog četverojezgrenog kabela u radnom stanju nultog slijeda, što pogoduje osjetljivom djelovanju uređaja za automatsku zaštitu kratkog spoja, kako bi se osigurao siguran rad opreme povezane s kabelom.

<3>Ima snažne performanse anti-elektromagnetskih smetnji i performanse protiv munje.

<4>Petojezgreni kabel za napajanje s istim vodičem pogodan je za trojezgreni sustav distribucije pet žica.

3.Modeli i specifikacije

<1>Značenje slova

-T: koncentrični vodič ZR: usporivač plamena NH: otporan na vatru (ostali su isti kao i obični kabeli za napajanje)

<2>Pogledajte tablicu 1 za modele.

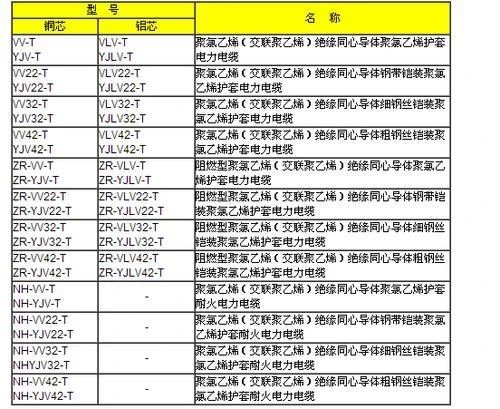

Tablica 1.

<3>Pogledajte tablicu 2 za modele.

Tablica 2.

4.Dijagram strukture

5.Tehnički parametri

<1>otpor vodiča DC-om

Kabeli za napajanje s plastičnom izolacijom i omotani.

<2>Pogledajte tablicu 3 za otpornost na izolaciju.

Tablica 3.

<3>Test napona izmjenisa struje

Gotov kabel neće se razbiti pod AC naponskim testom od 50 Hz, 5min i 3500V.

Za jedan osnovni kabel provodi se test tlaka uranjanja.

<4>Ac otpor i impedancija vrijednosti su prikazani u tablici 4.

Tablica 4.

6. Uvjeti korištenja

<1>maksimalna dugoročna dopuštena radna temperatura vodiča: PVC izolacija 70°C;

XLPE izolacija 90°C.

<2>Kada je kabel kratkog spoja (maksimalno trajanje 5s), maksimalna temperatura vodiča ne smije prelaziti:

PVC izolirani kabel 160°C;

XLPE izolirani kabel 250°C.

<3>Temperatura okoline tijekom polaganja ne smije biti niža od 0°C.

<4>Dopušteni promjer savijanja kabela nije manji od 40 puta od vanjskog promjera jednog jezgre kabela;

Multicore kabel ne manje od 30 puta promjera kabela.

<5>Kabeli otporni na plamen i vatru zadovoljavaju odgovarajuće zahtjeve za otpornim na plamen i otporne na vatru.

Kabel za napajanje zaštićen metalom

1.Opseg primjene

Proizvod je pogodan za uporabu u AC/DC dalekovodima s ocijenjenim naponom do i uključujući 0,6/1KV. Osim električnih karakteristika običnog plastičnog kabela, ovaj proizvod ima i snažne anti-elektromagnetske smetnje, performanse protiv munje, izjednačavanje potencijala i poboljšanje kvalitete napajanja. Posebno pogodno za mjesta s preciznim elektroničkim uređajima, kao što su računalni centar, centar za kontrolu zračnog prostora, inteligentna zgrada.

2. Specifikacije modela

<1>odgovarajuće značenje pisma

-P: metalni zaštićeni kabel za napajanje ZR: usporivač plamena NH: otporan na vatru (ostali su isti kao i obični kabeli za napajanje)

<2>Pogledajte tablicu 1 za modele.

Tablica 1.

<3>Pogledajte tablicu 2 za modele.

Tablica 2.

3.Dijagram strukture

1- Bakreni (aluminijski) vodič 2-PVC (XLPE) Izolacija 3- Claddle 4-PVC unutarnja obloga 5- Bakrena traka Štit 6-PVC Vanjska obloga

4.električne performanse

<1>otpor konduktera DC zadovoljava zahtjeve GB/T3956-1997.

<2>Pogledajte tablicu 3 za otpornost na izolaciju.

<3>Ac napon test.

Gotov kabel se ne raspada kada se podvrgne AC naponu od 50 Hz, 5min i 3500V. Za jedan osnovni kabel provodi se test napona uranjanja.

5. Uvjeti korištenja

<1>maksimalna dugoročna dopuštena radna temperatura vodiča: PVC izolacija 70°C;

XLPE izolacija 90°C.

<2>Kada je kabel kratkog spoja (maksimalno trajanje 5s), maksimalna temperatura vodiča ne smije prelaziti:

PVC izolacija 160°C;

XLPE izolacija 250°C.

<3>Temperatura okoline tijekom polaganja ne smije biti niža od 0°C.

<4>Promjer savijanja kabela dopušten je da bude isti kao i obični kabeli za napajanje.

0.6/1kV nadzemni izolacijski kabeli

1.Opseg primjene

Proizvod je pogodan za nadzemne vodove s ocijenjenim naponom do i uključujući 0,6/1KV, a može se koristiti za fiksno polaganje ili vodeće linije.

2.Specifikacije modela

<1>odgovarajuće značenje pisma

JK-Nadzemni kabel L (T) -Aluminijska jezgra (bakrena jezgra, općenito izostavljena) Y-polietilenska izolacija V-PVC izolacija

<2>Pogledajte tablicu 1 za modele.

Tablica 1.

<3>Pogledajte tablicu 2 za modele.

Tablica 2.

3.Dijagram strukture

4. Uvjeti korištenja

<1>PVC, PE izolirani kabelski vodič dugoročno dopuštena radna temperatura od 70°C.

<2>Dopuštena radna temperatura konduktera XLPE izoliranog kabela je 90 °C za dugo vremena.

<3>Maksimalna dopuštena temperatura kabela u kratkom spoju (maksimalno trajanje 5s) :

PVC izolacija za 160°C; Polietilenska izolacija je 150°C; XLPE izolacija je 250°C.

<4>temperatura polaganja kabela nije niža od 0°C.

<5>Dopušteni radijus savijanja kabela:

PVC, PE izolacija dopušteno savijanje radijus nije manje od 6 puta promjer kabela;

Dopušteni radijus savijanja XLPE izolacije nije manji od 15 puta veći od promjera kabela.

XLPE izolirani nadzemni kabeli s čeličnom - aluminijskom jezgrom za ocijenjeni napon do i uključujući 10kV

1.Opseg primjene i karakteristika

Proizvod je pogodan za nadzemne dalekovode s ocijenjenim AC naponom do i uključujući 10kV. Zbog korištenja čelično-aluminijske jezgre kao vodiča, ima određeni nosivi kapacitet, u odnosu na opću čvrstoću kabela iznad glave je veća.

2.Specifikacije modela

<1>odgovarajuće značenje pisma

JK-nadzemni kabel LG-steel aluminij nasukan žica jezgra YJ-XLPE izolirani / Q-svjetlo

<2>Pogledajte tablicu 1 za modele i upotrebu.

Tablica 1.

<2>Pogledajte tablicu 2 za modele i upotrebu.

Tablica 2.

3.Dijagram strukture

4.Parametri performansi

<1>Kondukterska struktura, DC otpor i snaga projektila zadovoljavaju zahtjeve gore navedenih standarda.

<2>Kabel izdrži testni napon u tablici 4 za 1min bez kvara.

Tablica 4.

<3>izolacijski otpor: na sobnoj temperaturi, kabel potopiti u vodi za 1 h, 80 ~ 500 v dc napon izvor, stabilno vrijeme od 1 min ~ 5 min, ocijenjeni napon 10 kv izolacijski otpor kabela ne smije biti manji od 1500 M Ω / km, svjetlo tanka izolacijska struktura izolacijski otpor kabela ne smije biti manji od 1000 M Ω / km.

5.Uvjeti korištenja

<1>Ocijenjeni napon 1KV, 10KV.

<2>temperatura polaganja kabela nije niža od 0°C.

<3>Kada dođe do kratkog spoja (maksimalno trajanje 5S), maksimalna temperatura kabela je 250 °C.

<4>dugoročna dopuštena operativna temperatura konduktera je 90 °C.

<5>radijus savijanja kabela: 1KV nadzemni kabel nije manji od 6 puta od promjera kabela;

10kV nadzemni kabel nije manji od 20 puta promjera kabela.



10kV, 35kV nadzemni izolacijski kabeli

1.Opseg primjene

Ovaj proizvod je nova serija proizvoda za prijenos električne energije nadzemnim dalekovodima. Preferira se za izgradnju elektroenergetske mreže i transformaciju 10kV i 35kV dalekovoda. To je najprikladniji linija održavanja i sigurnosti serije proizvoda. Fleksibilni bakreni žičani temeljni proizvodi pogodni su za transformator dolje olovo.

2.Specifikacije modela

<1>odgovarajuće značenje pisma

JK- zračni kabel T-bakrena jezgra (izostavljena) TR- mekana bakrena jezgra L-aluminijske jezgre LH- aluminijska aluminijska aluminijska jezgra

Y- polietilenska izolacija YJ- XLPE izolacija / B- prirodna XLPE izolacija Q- svjetlo XLPE tanka izolacija

<2>Pogledajte tablicu 1 za modele i mjere opreza.

Tablica 1.

3.Dijagram strukture

4. Tehnički parametri

<1>Snaga nosive niti, DC otpor konduktera i snaga projektila zadovoljavaju zahtjeve GB14049.

<2>Pogledajte tablicu 5 za ostale tehničke

tablica 5.

5.Uvjeti korištenja

<1>Ocijenjeni napon je 10KV, 35KV.

<2>Temperatura polaganja kabela ne smije biti niža od 0 °C.

<3>Maksimalna temperatura kabela u kratkom spoju (maksimalno trajanje 5s) :

XLPE izolacija 250°C;

Polietilenska izolacija visoke gustoće 150°C.

<4>Maksimalna dopuštena dugoročna operativna temperatura vodiča:

Kabeli s nosivom strukturom, određeni maksimalnom dopuštenom dugoročnom operativnom temperaturom izolacije.

XLPE izolacija 90°C;

Polietilenska izolacija visoke gustoće 75°C.

<5>Dopušteni radijus savijanja kabela:

Jedan osnovni kabel ne manje od 20 puta promjer kabela;

Multicore kabel ne manje od 15 puta promjer kabela.

Silikonska guma otporna na toplinu izolirana je i ološene kabele snage za frekvencijski pretvarač s ocjenom napona 0,6/1kV

1.Opseg primjene

Ovaj proizvod je pogodan za visoku temperaturu - otporan stupanj inverter snage prijenosnog sustava.

2.Naziv modela

3.Model i specifikacija

4.korištenje karakteristika

●Max. dopuštena operativna temperatura vodiča za dugo vremena je 180 °C; Najniža radna temperatura može doseći -60°C.

● Temperatura kratkog spoja vodiča ne smije prelaziti 350 °C (maksimalno trajanje 5s).

Temperatura polaganja kabela ne smije biti niža od 0 °C.

● Radijus savijanja bakrene žice ili pokositrenog bakrenog žičanog pletenog zaštićenog polaganja kabela ne smije biti više od 5 puta od vanjskog promjera, a radijus savijanja bakrene žičane rane od bakrene trake omotane kompozitnim zaštićenim kabelom ne smije biti više od 10 puta od vanjskog promjera.

5.Karakteristike proizvoda

● Može poboljšati faktor snage sustava, smanjiti nepovoljan utjecaj visokog harmonika na kabele i opremu, smanjiti buku motora.

Ima dobru izvedbu štita, impedancija prijenosa zaštitnog sloja dimenzija 30 MHZ, 60 MHZ dvije točke vrijednosti, odnosno nije veća od 25 Ω / m, 50 Ω / m.

● Idealan koeficijent štita kabela: bakrena žica pletena štit nije veća od 0,9, bakrena žica omotana bakrenom trakom omotana kompozitnim štitom nije veća od 0,6.

● Može poboljšati performanse kabela i sustava za sigurnost električne energije.

Stopa promjene prije i poslije 200 °C test starenja nije više od ±25%.

6.Shematski dijagram strukture proizvoda

7.Duljina isporuke

● Duljina isporuke ne smije biti manja od 100m.

● Isporuka u bilo kojoj duljini podliježe međusobnom dogovoru.

● Pogreška mjerenja duljine nije veća od ±0,5%.

Ozračeni križni izolacijski kabeli s ocijenjenim naponom od 10kV

1. Korištenje proizvoda

Ovaj proizvod je nova serija proizvoda za prijenos električne energije nadzemnim dalekovodima. Preferira se za izgradnju i transformaciju 10kV dalekovoda u električnoj mreži. To je najprikladnija serija proizvoda za održavanje i sigurnost linija.

2.Naziv modela

Model proizvoda ispunjava zahtjeve iz tablice 1.

Tablica 1.

3.Specifikacije proizvoda

Specifikacije proizvoda u skladu su s tablicom 2.

tablica 2.

4.korištenje karakteristika

<1>Maksimalna dopuštena operativna temperatura vodiča za dugo vremena je 105 °C.

<2>Kada dođe do kratkog spoja (maksimalno trajanje 5S), maksimalna temperatura vodiča ne smije prelaziti 250 °C

5.Karakteristike proizvoda

<1>Otpor konduktera DC gotovog kabela ispunjava zahtjeve GB/T3953, GB/T3955, GB/T3956 odnosno JB/T8134;

<2>Neizol izolirani zaštićeni kabel prolazi test izolacijske otpornosti naveden u GB/T3048.6;

<3>Gotov kabel podliježe testu napona izmjenike struje i 4H testu napona izmjenike struje kako je navedeno u GB/T3048.8;

<4>Kabel se podvrgava testu performansi savijanja navedenom u GB/T2951.23;

<5>Kabel se podvrgaje impulsnom testu napona i testu napona izmjeničnih satelitskih promjena navedenom u GB/T3048.8;

<6>izolacijski zaštićeni kabel ne smije biti podvrgnut otpornosti na izolaciju GB/T3048.7 na test električnih oznaka;

<7>Kabeli bez izolacije i zaštite prolaze test otpornosti na vremenske uvjete naveden u Dodatku A od GB/T14049;

<8>Kabel se podvrgava GB/T14049 testu izolacijske adhezije (klizanja).

6.Duljina isporuke

<1>Duljinu isporuke kabela te duljinu i količinu dopuštenih kratkih kabela dogovaraju dvije glavne stranke.

<2>pogreška mjerenja duljine ne smije prelaziti ±0,5%.

Ozračeni poliolefinski izolirani kabel snage niskog dimnog plamena bez halogena

1. Opseg primjene

Uglavnom se koristi za protupožarni alarm s ocijenjenim naponom 600/1000V i niže, te za dalekovode hitnih objekata kao što su oprema za gašenje požara, komunikacijska oprema i prijevoz hitnih prolaza, koji zahtijevaju otpornost na požar. Posebno je pogodan za sustav prijenosa električne energije koji može osigurati prisilno gašenje, izolaciju od obuzdavanja, hitno hlađenje jezgre reaktora, uklanjanje topline reaktora i spriječiti ispuštanje radioaktivnog materijala u okolni okoliš pod seizmičkim opterećenjem izvan obuzdavanja nuklearne elektrane.

2.Model proizvoda i specifikacija

<1>Modeli proizvoda navedeni su u tablici 1.

2.Specifikacije proizvoda prikazane su u tablici 2.

3.karakteristike proizvoda

<1>s dobrim električnim i izolacijskim performansama;

<2>uz dobre performanse starenja topline, dugotrajnu kontinuiranu radnu temperaturu prema odabiru različitih sorti od 90°C i 105°C.

<3>velika nosivost, performanse zaštite od preopterećenja su snažne;

<4>bez halogena, niskog dima, niske toksičnosti i obilježja zaštite okoliša;

<5>prijenos svjetlosti izgaranja kabela je mali;

<6>izvrsne performanse usporivača plamena, mogu proći test izgaranja snopa;

<7>Ima dobru otpornost na vatru.

4. Glavna tehnička izvedba

<1>Radna temperatura gotovog kabela doseže 90°C i 105°C.

<2>Gotov kabel ispunjava zahtjeve GB/T19216 testa otpornosti na požar;

<3>Ne-kašnjenje izgaranja izvedbe gotovog proizvoda je prošao B tip grozda test izgaranja propisane GB / T18380.3;

<4>otpornost na hladnoću do -40°C;

<5>izolacijska rezistencija konstante Ki oštrinu 3,67 M Ω. Km;

<6>otpor vodiča kako bi se zadovoljili zahtjevi GB / T3956 vodiča;

<7>Testirajte prema GB/T17650 i GB/T17651

Prijenos gustoće dima ≥60%;

PH 4.3 ili više

Vodljivost 10 mu S/mm ili manje

<8>Gotov kabel podliježe testu napona frekvencije napajanja koji je naveden u tablici:

5.korištenje karakteristika

<1>Dugoročna operativna temperatura vodiča ne smije prelaziti 90 °C ili 105 °C;

<2>Pod uvjetom operacije nesreće (trajanje ne dulje od 5 sekundi), najviša temperatura vodiča ne smije prelaziti 270 °C, a temperatura kabela ne smije biti manja od 0 °C;

<3>Dopušteni radijus savijanja kabela: neoklopljeni tip ne smije biti manji od 6 puta promjera kabela; Vrsta oklopa ne smije biti manja od 12 puta promjera kabela

<4>prije i nakon uporabe kabela ne može biti mehanički udar, oštre ogrebotine alata i druga oštećenja koja utječu na performanse kabela.

6.Duljina isporuke

<1>Duljina isporuke ne smije biti manja od 100m.

<2>Prema međusobnom dogovoru, isporuka se može napraviti u bilo kojoj duljini.

<3>pogreška mjerenja duljine nije veća od ±0,5%.

I morski kabel za baterije

Ime	Dužina(mm)	Dužina(mm)	Dužina(mm)	Dužina(mm)	Dužina(mm)	Dužina(mm)
SC	1*2*0.75	3*2*2.5	7*2*1.5	14*2*1	24*2*0.75	30*2*2.5
150V-250V	1*2*1	4*2*0.75	7*2*2.5	14*2*1.5	24*2*1	33*2*0.75
	1*2*1.5	4*2*1	10*2*0.75	14*2*2.5	24*2*1.5	33*2*1
	1*2*2.5	4*2*1.5	10*2*1	16*2*0.75	24*2*2.5	33*2*1.5
	2*2*0.75	4*2*2.5	10*2*1.5	16*2*1	27*2*0.75	33*2*2.5
	2*2*1	5*2*0.75	10*2*2.5	16*2*1.5	27*2*1	37*2*0.75
	2*2*1.5	5*2*1	12*2*0.75	16*2*2.5	27*2*1.5	37*2*1
	2*2*2.5	5*2*1.5	12*2*1	19*2*0.75	27*2*2.5	37*2*1.5
	3*2*0.75	5*2*2.5	12*2*1.5	19*2*1	30*2*0.75	37*2*2.5
	3*2*1	7*2*0.75	12*2*2.5	19*2*1.5	30*2*1
	3*2*1.5	7*2*1	14*2*0.75	19*2*2.5	30*2*1.5

Popularni tagovi: morski kabeli brod most, Kina, dobavljači, proizvođači, tvornica, cijena
